1. 应用介绍
在自动化工业、仓储智能、物流等行业中，托盘是常见的运输和存储单元，需要被有效地识别，以便AGV无人叉车正确又取。我司3D ToF相机对托盘进行采样，通过集成的深度学习算法，可精准识别托盘种类、数量、材质、尺寸等，同步输出托盘偏转角度、偏移距离等位姿、序号结果，保障AGV无人叉车准确叉取和存放货物。 ToF相机内置6TOPS算力，集成托盘识别算法，实现前端智能，极大的提升了客户的系统成本和部署效率。
2. 产品介绍
产品型号：LWP-D322-I/TP
产品接线：请参考DM系列3D相机用户手册
识别能力：标准欧标川字、田字的木制、塑料托盘；非标的4孔3孔托盘等
方案优势：

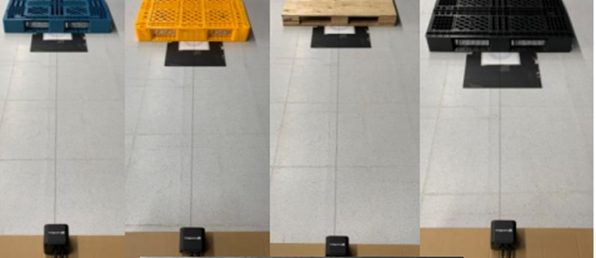

高精度识别：支持对多种颜色（蓝、黄、黑等）、材质（塑料、木质、金属等）以及形状（川字、田字等）托盘的精准识别。
多场景兼容：支持单托盘装卸车场景、多托盘堆叠场景等，广泛适用于横梁货架仓库、地堆仓库、高位货架、产线配送等作业环节。
高防护等级：相机具备IP67防水防尘等级，有效抵御粉尘和液体的侵蚀，适用于各种恶劣的工业环境。
抗环境光干扰：相机支持半室外使用，支持环境光过滤，托盘识别稳定且准确。
3D图像优化：相机内置HDR、降噪滤波算法、坏点、畸变矫正算法，有效提升识别效果和准确性。
多种SDK兼容：支持Windows/Linux等多种操作系统环境下的SDK适配，方便用户在不同平台上进行集成和应用。
3. 安装建议
3.1 安装位置、高度、工作距离建议

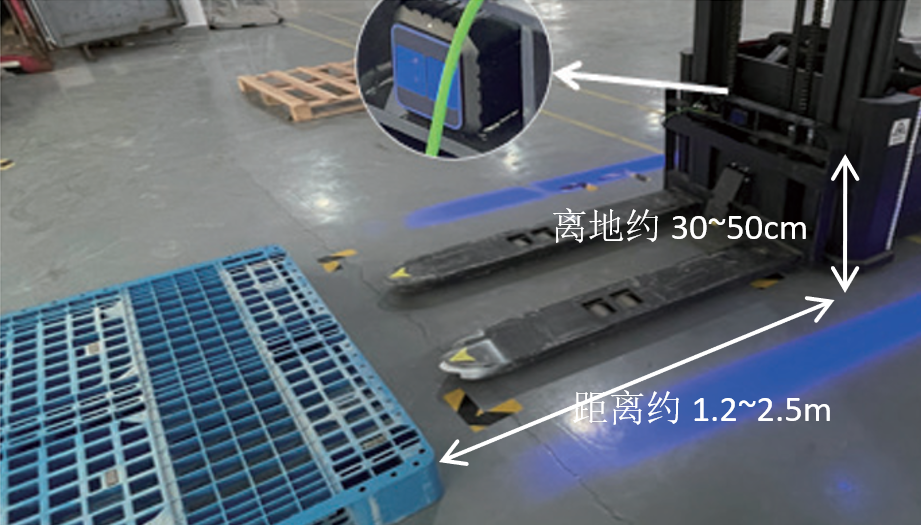

相机安装在叉臂中间一定高度处（建议高度为30cm-50cm），相机应尽量保持在叉车中间位置，并尽量保持和地面垂直。托盘离相机的距离建议控制在1.2-2.5m之间，视野范围内避免货叉遮挡及近处高反物体的干扰。托盘与相机之间的夹角建议控制在±30°以内。
3.2 识别结果坐标及角度说明

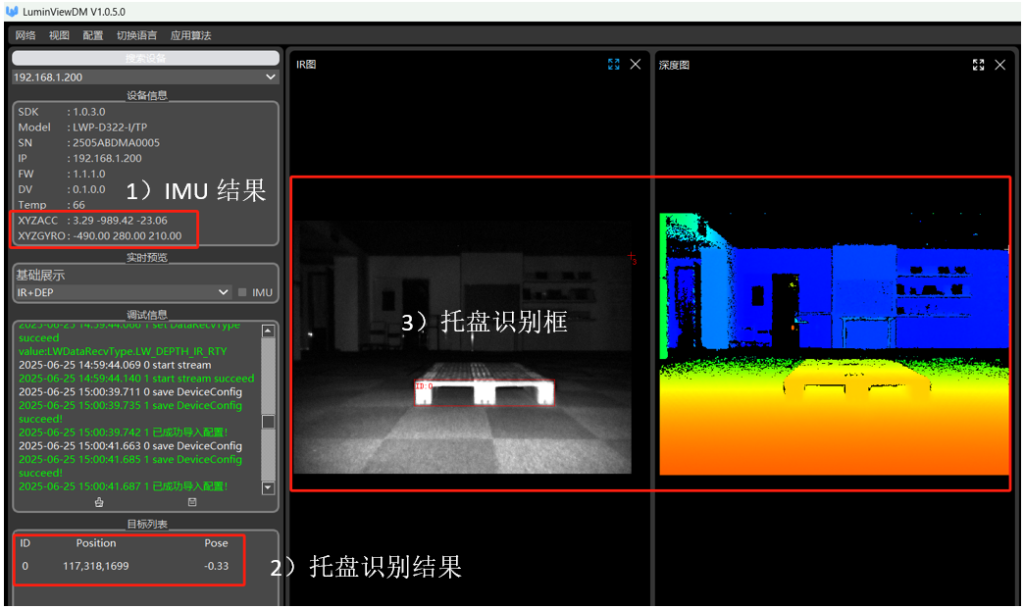

识别结果包含：X（mm），Y（mm），Z（mm），θ（°），最高为5帧。

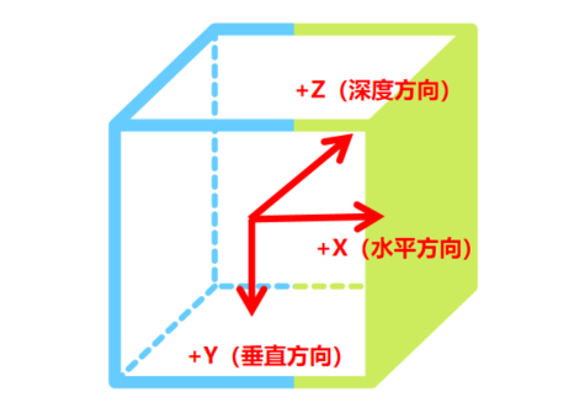

相机空间坐标系（右手原则），X轴代表水平方向，向右为正；Y轴代表垂直方向，向下为正；Z轴代表深度方向，对应物体的实际空间距离。

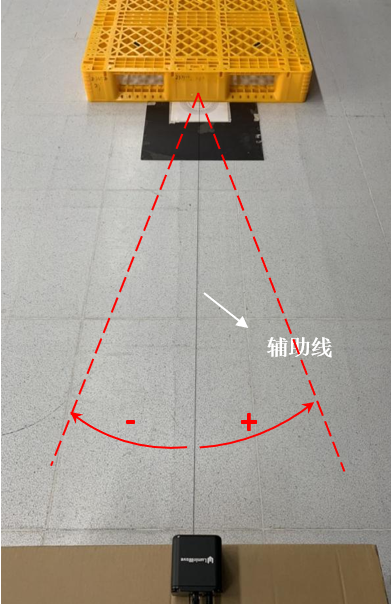

识别位姿角度：

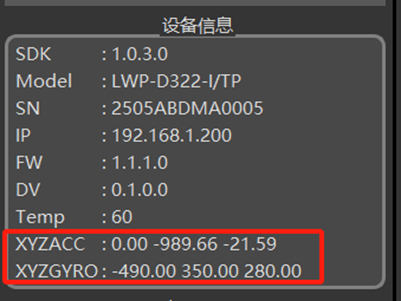

IMU值： IMU一共输出6轴信息，分别为XYZACC（加速度）和XYZGYRO（角加速度）。可以在上位机上查看，或者通过SDK获取。
IMU的输出帧率为120Hz，其中加速度单位为：g*10^-3，g为一个重力加速度；角速度单位为：mdps，毫度每秒。
4. 托盘识别参数说明
4.1 部署步骤
部署一个托盘识别项目，一般需要如下步骤：
1）参数验证：使用上位机配置托盘识别参数，将稳定识别的参数下发至下位机
2）参数切换：如需要在线切换识别参数，请使用SDK进行参数配置操作
3）获取结果：采用SDK中的识别结果获取接口，获取托盘姿态结果
4.2 上位机参数配置说明
以下为新增一个托盘时，上位机参数配置教程：
1）连接相机

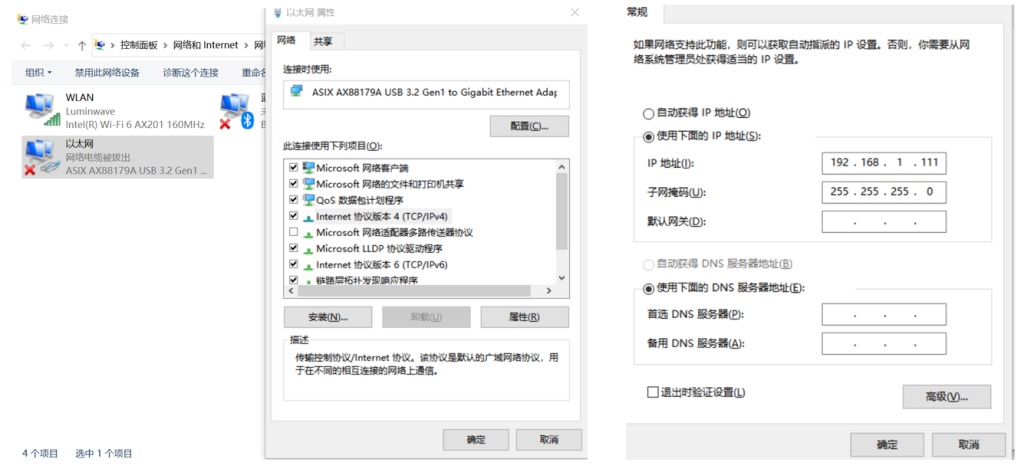

操作方式请参考DM系列3D相机用户手册 ToF相机的默认IP地址为192.168.1.200，需要将电脑的IP地址改为同网段192.168.1.XXX
2）设置相机成像参数

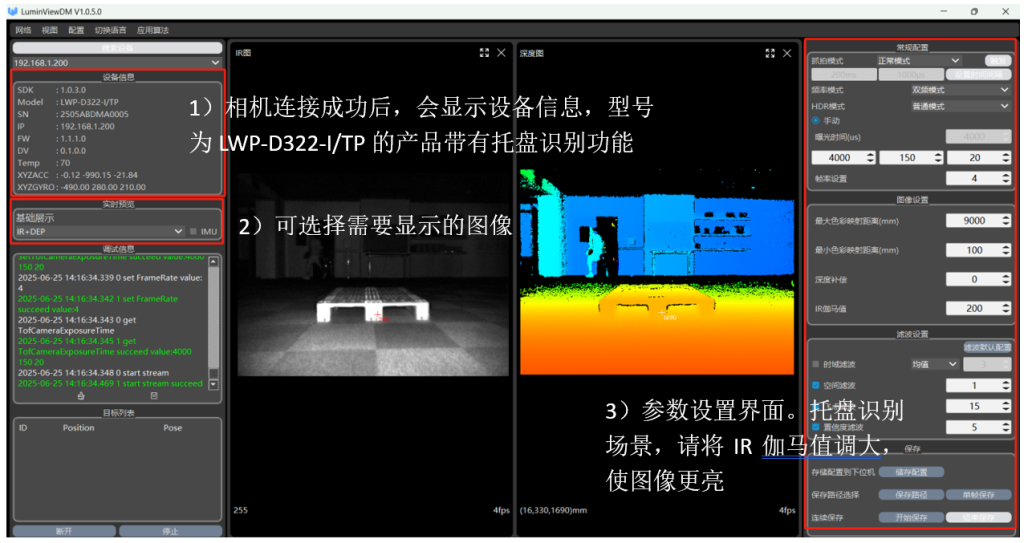

目的是在识别前，将相机的IR图和深度图调整至一个合适的状态。
3）测量新增托盘的如下参数

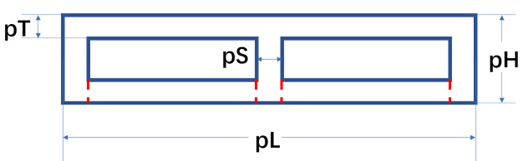

pL—托盘长度
pT—托盘上表面厚度
pS—托盘脚宽度
pH—托盘高度 Type—托盘类型(1-田丨2-川)
4）算法参数配置

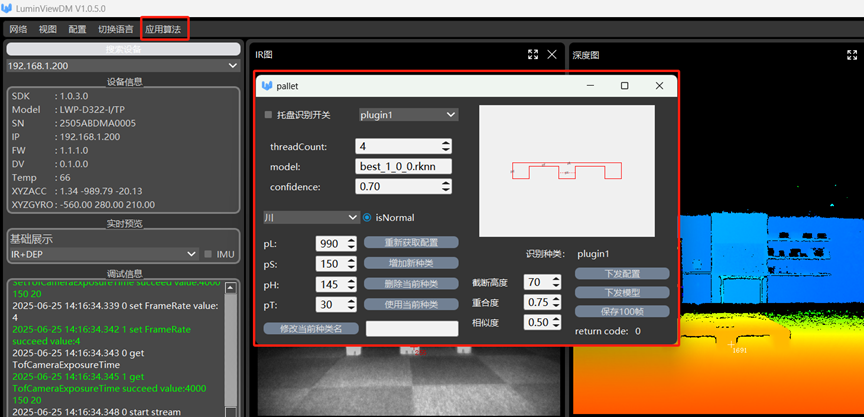

点击“应用算法”按钮，打开算法配置界面。
- 托盘识别开关：开启/关闭托盘识别算法
- 集合名：默认plugin1，包含一个托盘的参数信息，用户可以自己修改此名字
- threadCount：线程数
- model：识别模型
- confidence：识别置信度
- isNormal：内部使用，用户禁止修改
- 托盘种类：川/田
- pL、pS、pH、pT：托盘尺寸参数
- 截断高度：识别框选取的点云在相对高度70mm以下的部分不用作算法判断。（注：该参数是为了提高不同场景算法选取点云的自由度，因托盘高度不同或相机相对角度倾斜。而使地面点云乱入等原因，不合适的取值会导致噪点进入算法从而影响识别。一般按默认值70来，若有识别不稳定或失败的情况，可以选取略低于pH-pT的值进行尝试）
- 重合度：设置模板匹配重合度阈值为0.8，算法重合度计算结果在0.8以下的不作为结果输出，认为与识别模板相差过大。值越大意味判定越严格。默认值为0.8。
- 相似度：设置模板匹配相似度阈值为0.65，算法匹配度计算结果在0.65以下的不作为结果输出，认为与识别模板相差过大。值越大意味判定越严格。默认值为0.65。
5. SDK返回值说明
函数：LWReturnCode LWSetPalletIdentifyType(LWDeviceHandle handle, const char* type)
作用：设置集合名(需要识别的托盘类型名)，底层算法会相应参数初始化
| SDK返回码 | 对应算法状态 |
| LWReturnCode:0 成功 | 切换集合名并初始化成功 |
| LWReturnCode:5 参数设置超范围 | 在下位机未找到json文件 在json文件中未找到指定的集合名(当前需要识别的托盘类型名) 未在下位机本地找到json文件中指定的集合名中的rknn文件 Json文件格式不符合规范 Json文件设定值超范围 |
变量：LWFrameData.pVariant.PalletModule.errorCode
作用：用于判断当前帧所含托盘算法识别结果的状态
| SDK返回码 | 对应算法状态 |
| ErrorCode = 1 | 成功(指输出结果符合算法逻辑，也包含识别结果判定为无结果) |
| ErrorCode = -4 | 算法正在运行中,请稍后再试 |
| ErrorCode = -5 | 超时 |
| ErrorCode = -6 | 未完成初始化，原因排查请参考LWSetPalletIdentifyType函数LWReturnCode:5 参数设置超范围 对应对应算法状态 |
| ErrorCode = -8 | 当前结果在算法识别过程中，因参数设置指令下发引起参数被修改,当前识别结果不输出 |
| ErrorCode = -9 | 模型未识别到托盘 |
变量：LWFrameData.pVariant.PalletModule.identifyEnable
作用：用于判断当前帧是否处于下位机托盘算法开启或关闭状态的数据
| SDK返回码 | 对应算法状态 |
| true | 当前帧是处于下位机托盘算法开启时的数据，可以获取算法结果 |
| false | 当前帧是处于下位机托盘算法关闭时的数据，不可获取算法结果 |
